Pourquoi choisir le bon ventilateur de refroidissement industriel est important

Les équipements industriels génèrent de la chaleur en permanence pendant leur fonctionnement. Si cette chaleur ne peut pas être évacuée efficacement, les températures internes augmentent rapidement, réduisant la durée de vie des composants et augmentant le risque de pannes inattendues du système. Une gestion thermique efficace permet de maintenir des températures de fonctionnement stables, améliore la fiabilité et réduit les coûts de maintenance tout au long de la durée de vie de l'équipement.

Bien que les ventilateurs axiaux et les ventilateurs centrifuges déplacent l’air, ils sont conçus pour des conditions de fonctionnement différentes. Choisir le mauvais ventilateur peut entraîner un refroidissement insuffisant, un bruit excessif, une consommation d'énergie inutile ou des coûts d'exploitation plus élevés.

Qu'est-ce qu'un ventilateur axial ?

Un ventilateur axial déplace l'air parallèlement à l'arbre rotatif. Les pales du ventilateur génèrent un flux d'air dans une direction droite, ce qui rend cette conception très efficace pour les applications nécessitant le déplacement de grands volumes d'air avec une résistance minimale.

En raison de leur construction simple, les ventilateurs axiaux sont largement utilisés dans les systèmes de refroidissement industriels où l'espace est limité et où un flux d'air sans restriction est disponible.

Comment fonctionne un ventilateur axial ?

Le moteur fait tourner plusieurs pales montées autour d’un moyeu central. Lorsque les pales tournent, elles créent des différences de pression qui aspirent l’air d’un côté et le poussent directement du côté opposé.

Avantages des ventilateurs axiaux

• Débit d'air élevé (CFM)
• Conception compacte
• Coût de fabrication inférieur
• Installation simple
• Consommation d'énergie réduite dans les environnements à faible résistance
• Convient aux applications de refroidissement continu

Limites

• Pression statique inférieure
• Les performances diminuent lorsque le flux d’air est bloqué
• Moins adapté aux systèmes canalisés
• L'efficacité du refroidissement diminue dans les chemins de circulation d'air restrictifs

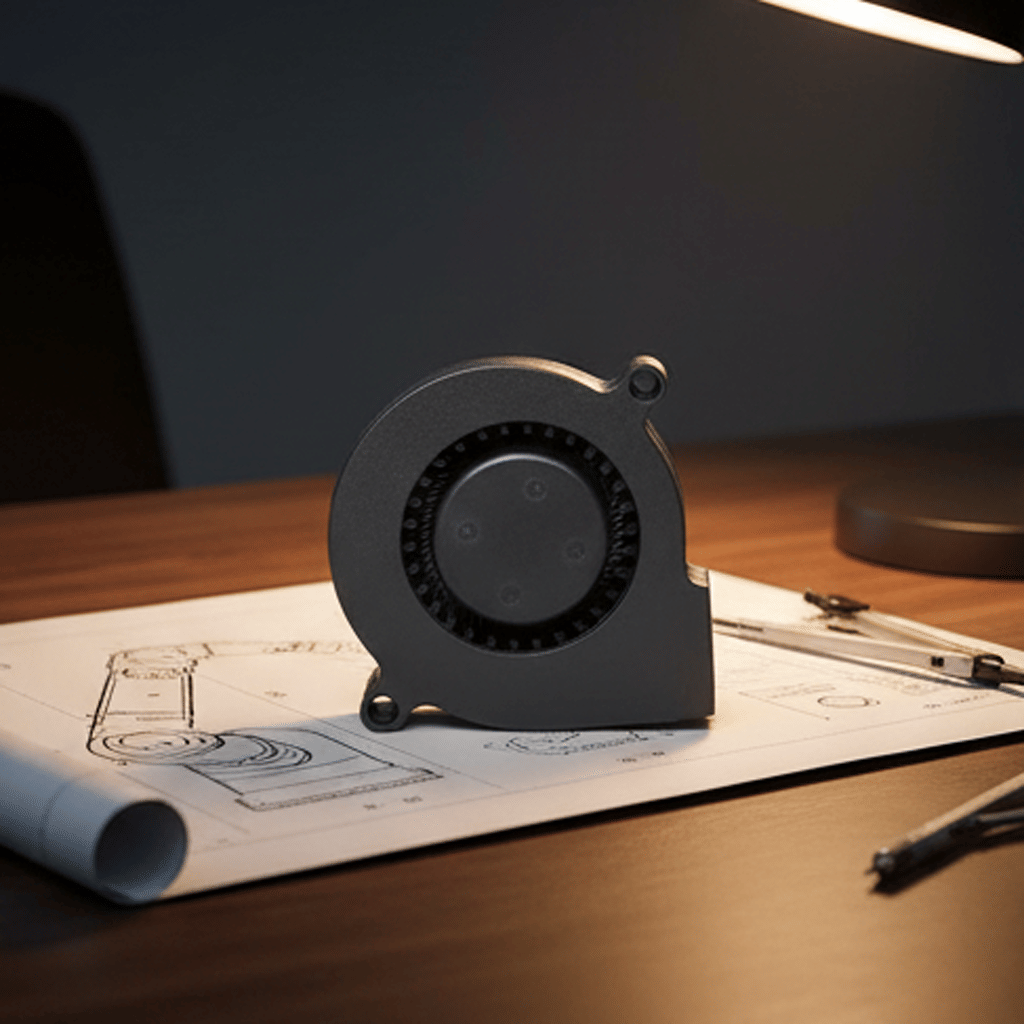

Qu'est-ce qu'un ventilateur centrifuge ?

Contrairement à un ventilateur axial, un ventilateur centrifuge aspire l'air au centre de la turbine et le redirige vers l'extérieur selon un angle de 90 degrés en utilisant la force centrifuge. Cette conception produit une pression statique nettement plus élevée, ce qui rend les ventilateurs centrifuges idéaux pour les systèmes présentant des restrictions de débit d'air.

Parce qu'ils peuvent vaincre la résistance plus efficacement, les ventilateurs centrifuges sont largement utilisés dans les systèmes CVC, les équipements de filtration, les échangeurs de chaleur, les systèmes de refroidissement de batteries et la ventilation industrielle.

Comment fonctionne un ventilateur centrifuge ?

L'air pénètre dans le boîtier du ventilateur par l'entrée. Lorsque la turbine tourne, la force centrifuge accélère l’air vers l’extérieur avant de le diriger vers la sortie de refoulement. Ce processus crée une pression plus élevée par rapport à un ventilateur axial.

Avantages des ventilateurs centrifuges

• Pression statique élevée
• Excellentes performances dans les systèmes canalisés
• Débit d'air stable sous forte résistance
• Convient aux systèmes de filtration
• Refroidissement fiable pour les équipements fermés

Limites

• Taille physique plus grande
• Coût de fabrication plus élevé
• Installation plus complexe
• Généralement plus lourd que les ventilateurs axiaux

Ventilateur axial et ventilateur centrifuge : une comparaison côte à côte

Les deux types de ventilateurs sont conçus pour déplacer l’air, mais ils atteignent cet objectif de manières très différentes. Un ventilateur axial est optimisé pour déplacer de grands volumes d’air dans des espaces ouverts avec une résistance minimale au flux d’air. Un ventilateur centrifuge , quant à lui, est conçu pour générer une pression statique plus élevée, ce qui le rend idéal pour les systèmes fermés, les filtres, les conduits et les dissipateurs thermiques.

Au lieu de se demander quel ventilateur est le meilleur, la question la plus pratique est la suivante : quel ventilateur est le meilleur pour votre application de refroidissement spécifique ?

Performance du flux d'air : quel ventilateur déplace plus d'air ?

Le débit d'air, généralement mesuré en CFM (pieds cubes par minute) , indique la quantité d'air qu'un ventilateur peut déplacer au cours d'une période donnée. Un débit d’air plus élevé améliore généralement la dissipation de la chaleur, mais uniquement lorsque le chemin du flux d’air reste libre.

Performances du ventilateur axial

Les ventilateurs axiaux sont spécialement conçus pour maximiser le flux d’air. Leur géométrie de pale permet à de grands volumes d’air de se déplacer efficacement à travers les espaces ouverts avec une résistance minimale.

• Sortie CFM élevée
• Excellentes performances de ventilation
• Convient pour le refroidissement d'armoires ouvertes
• Consommation d’énergie réduite dans les environnements à l’air libre

Exemple industriel

Un serveur monté en rack utilise plusieurs ventilateurs axiaux car l'air peut entrer par le panneau avant et sortir par l'arrière avec relativement peu d'obstruction. Un flux d'air élevé maintient les processeurs et les modules de mémoire à des températures de fonctionnement sûres.

Performances du ventilateur centrifuge

Bien que les ventilateurs centrifuges produisent généralement des CFM inférieurs à ceux des ventilateurs axiaux de taille similaire, ils maintiennent bien mieux le flux d’air lorsque la résistance augmente.

• Débit d'air stable sous pression
• Idéal pour les systèmes fermés
• Maintient les performances de refroidissement grâce aux filtres
• Excellent pour les longs trajets de flux d'air

Pression statique : la plus grande différence entre ces deux ventilateurs

La pression statique mesure la capacité d'un ventilateur à pousser l'air à travers la résistance. Cette résistance peut provenir des filtres à air, des grilles de protection, des dissipateurs thermiques, des conduits, des ouvertures de ventilation étroites ou des composants électroniques denses.

De nombreuses pannes de refroidissement se produisent parce que les acheteurs se concentrent uniquement sur le flux d’air et ignorent la pression statique.

Pourquoi la pression statique est importante

• Les dissipateurs de chaleur limitent le flux d'air
• Les filtres à poussière augmentent la résistance
• Les longs conduits réduisent l’efficacité du flux d’air
• Les modules de batterie créent des canaux d'air étroits
• Les enclos extérieurs contiennent souvent plusieurs barrières

Comparaison de l'efficacité énergétique

La consommation d'énergie devient un facteur de plus en plus important, notamment pour les équipements industriels fonctionnant 24 heures sur 24. Le ventilateur le plus économe en énergie n’est pas nécessairement celui dont la puissance nominale est la plus faible. Au lieu de cela, l’efficacité dépend de la manière dont le ventilateur répond aux exigences de refroidissement du système.

Quand les ventilateurs axiaux sont plus efficaces

• Grandes ouvertures d'aération
• Résistance minimale au flux d’air
• Armoires électroniques ouvertes
• Systèmes de refroidissement à air libre

Quand les ventilateurs centrifuges sont plus efficaces

• Chemins de circulation d'air à haute pression
• Refroidissement de l'échangeur de chaleur
• Systèmes de refroidissement des batteries
• Ventilation canalisée

Comparaison du niveau de bruit

Le bruit est un autre facteur critique lors de la sélection d'un ventilateur de refroidissement industriel, en particulier pour les équipements médicaux, l'électronique de bureau, les instruments de laboratoire et les systèmes de communication.

Plusieurs facteurs influencent la génération de bruit, notamment la conception des pales, la vitesse de rotation, la qualité des roulements, la résistance au flux d'air et le contrôle de vitesse PWM.

Applications industrielles : là où chaque ventilateur fonctionne le mieux

Le choix du bon ventilateur ne concerne pas seulement le débit d’air ou la pression statique. Chaque secteur est confronté à des défis uniques en matière de refroidissement. Comprendre ces exigences aide les ingénieurs à choisir un ventilateur offrant des performances fiables à long terme tout en minimisant les coûts de maintenance.

Automatisation industrielle

Les équipements d'automatisation industrielle tels que les armoires API, les servomoteurs, les machines CNC et les contrôleurs de moteur génèrent une chaleur continue pendant leur fonctionnement. Les systèmes de refroidissement doivent fonctionner 24 heures sur 24 avec un minimum de temps d'arrêt.

• Ventilateur recommandé : ventilateur axial
• Raison : Débit d’air élevé et installation compacte
• Produits typiques : armoires de commande, systèmes PLC, contrôleurs CNC

Armoires de télécommunication

Les armoires de télécommunications extérieures sont exposées à des températures ambiantes élevées, à la poussière, à l'humidité et à la pluie. Le maintien de températures internes stables est essentiel pour la fiabilité des communications.

• Ventilateur recommandé : Ventilateur axial (ventilation ouverte)
• Ventilateur recommandé : Ventilateur centrifuge (armoires filtrées)
• Caractéristiques suggérées :
  • Contrôle de vitesse PWM
  • Protection IP55/IP68
  • Roulements à billes
  • Surveillance de la température

Centres de données et racks de serveurs

Les serveurs produisent une chaleur importante lorsqu’ils fonctionnent en continu. Les systèmes de refroidissement doivent fournir un débit d’air élevé avec une faible consommation d’énergie.

• Ventilateur recommandé : ventilateur axial
• Priorité principale :
  • PCM élevé
  • Faible bruit
  • Contrôle de vitesse PWM
  • Haute fiabilité

Les serveurs modernes utilisent souvent plusieurs ventilateurs axiaux CC sans balais qui ajustent automatiquement la vitesse en fonction de la température du processeur.

Équipement médical

Les systèmes d'imagerie médicale, les analyseurs de laboratoire et les équipements de diagnostic nécessitent une gestion thermique précise tout en maintenant des niveaux de bruit extrêmement faibles.

• Ventilateur recommandé :
  • Ventilateur axial (refroidissement général)
  • Ventilateur centrifuge (canaux d'air internes)
• Facteurs importants :
  • Faibles vibrations
  • Longue durée de vie
  • Flux d'air stable

Onduleurs solaires

Les onduleurs solaires contiennent des semi-conducteurs de puissance qui génèrent une chaleur importante. De nombreuses conceptions incluent des dissipateurs thermiques en aluminium dense qui créent une résistance au flux d’air.

• Ventilateur recommandé : ventilateur centrifuge
• Avantage principal :
  • Pression statique plus élevée
  • Meilleur refroidissement du dissipateur thermique
  • Flux d'air stable

Systèmes de stockage d'énergie (ESS)

Les systèmes de stockage d’énergie par batterie fonctionnent en continu et génèrent de la chaleur pendant les cycles de charge et de décharge. Le maintien de températures uniformes de la batterie améliore à la fois la sécurité et la durée de vie.

• Ventilateur recommandé : ventilateur centrifuge
• Principales raisons :
  • Pression statique élevée
  • Flux d'air constant
  • Meilleur refroidissement grâce aux modules de batterie

Bornes de recharge pour véhicules électriques

Les bornes de recharge rapide produisent de grandes quantités de chaleur dans des boîtiers compacts.

• Solution recommandée :
  • Ventilateur axial pour ventilation d'armoire
  • Ventilateur centrifuge pour le refroidissement du module de puissance

Comment choisir le bon ventilateur de refroidissement

La sélection d'un ventilateur de refroidissement industriel nécessite d'équilibrer plusieurs facteurs de performances plutôt que de se concentrer sur une seule spécification.

1. Débit d'air (CFM)

Estimez la quantité de chaleur générée par votre équipement avant de sélectionner les besoins en matière de débit d'air.

2. Pression statique

Évaluez la résistance au flux d’air causée par les filtres, les dissipateurs thermiques, les grilles de ventilation ou les conduits.

3. Température de fonctionnement

Les environnements industriels vont souvent de -40°C à +85°C. Assurez-vous que le ventilateur sélectionné est adapté aux conditions de fonctionnement prévues.

4. Type de roulement

5. Protection de l'environnement

• Résistance à la poussière
• Conception étanche
• Résistance au brouillard salin
• Protection contre l'humidité élevée

Guide de sélection rapide

Erreurs courantes lors du choix d'un ventilateur de refroidissement

De nombreuses pannes de refroidissement sont causées par la sélection d’un mauvais ventilateur plutôt que par l’achat d’un produit de mauvaise qualité.

• Choisir uniquement en fonction du CFM
• Ignorer les exigences de pression statique
• Sélection du mauvais type de roulement
• Surveiller la température de fonctionnement
• Ignorer les indices de protection IP
• Ne pas envisager la maintenance future
• Acheter uniquement en fonction du prix

Options de personnalisation OEM

Les fabricants professionnels de ventilateurs de refroidissement fournissent des services OEM et ODM pour répondre aux exigences spécifiques des fabricants d’équipements industriels.

• Dimensions du ventilateur personnalisé
• Versions 12V / 24V / 48V
• Contrôle de vitesse PWM
• Sortie de signal FG et RD
• Connecteurs personnalisés
• Options de longueur de câble
• Conceptions étanches IP55/IP68
• Marque privée
• Emballage spécial

Foire aux questions (FAQ)

Le choix entre un ventilateur axial et un ventilateur centrifuge dépend souvent des besoins de refroidissement de votre application. Vous trouverez ci-dessous les réponses à certaines des questions les plus fréquemment posées par les ingénieurs, les fabricants OEM et les responsables des achats.

1. Quelle est la principale différence entre un ventilateur axial et un ventilateur centrifuge ?

La principale différence réside dans la direction du flux d’air et la pression qu’ils génèrent. Un ventilateur axial déplace l'air parallèlement à l'arbre du moteur et est conçu pour un débit d'air élevé dans les environnements ouverts. Un ventilateur centrifuge aspire l'air au centre de la turbine et le redirige selon un angle de 90 degrés, lui permettant de générer une pression statique beaucoup plus élevée pour les systèmes à débit d'air restreint.

2. Quel ventilateur offre un débit d’air plus élevé ?

Les ventilateurs axiaux fournissent généralement un débit d’air (CFM) nettement plus élevé que les ventilateurs centrifuges de même taille. Ils constituent le choix privilégié pour ventiler les armoires ouvertes, les racks de serveurs et les boîtiers électroniques où la résistance au flux d'air est minime.

3. Quel ventilateur produit une pression statique plus élevée ?

Les ventilateurs centrifuges sont spécialement conçus pour générer une pression statique plus élevée. Ils fonctionnent bien mieux dans les systèmes dotés de filtres, de dissipateurs thermiques, de conduits ou de canaux de circulation d'air étroits où la résistance est élevée.

4. Quel ventilateur est le meilleur pour le refroidissement industriel ?

Il n’y a pas de réponse universelle.

• Choisissez un ventilateur axial si votre équipement nécessite un débit d'air élevé avec une résistance minimale.
• Choisissez un ventilateur centrifuge si votre système contient des restrictions de débit d'air ou nécessite une pression plus élevée.

5. Les ventilateurs axiaux sont-ils plus économes en énergie ?

Dans les applications en plein air, les ventilateurs axiaux consomment généralement moins d’énergie tout en fournissant un débit d’air plus élevé. Cependant, lorsque la résistance au flux d’air augmente, les ventilateurs centrifuges deviennent souvent la solution la plus efficace car ils maintiennent le flux d’air sans nécessiter une vitesse excessive du moteur.

6. Quel ventilateur est le plus silencieux ?

Les ventilateurs axiaux fonctionnent généralement plus silencieusement dans des conditions d’air libre. Cependant, si le débit d'air est fortement restreint, les ventilateurs axiaux peuvent devenir plus bruyants en raison de l'augmentation des turbulences. Dans ces situations, un ventilateur centrifuge offre souvent un flux d’air plus fluide.

7. Le contrôle PWM peut-il améliorer les performances du ventilateur de refroidissement ?

Oui. PWM (Pulse width Modulation) permet à la vitesse du ventilateur de s'ajuster automatiquement en fonction de la température de l'équipement. Les avantages comprennent :

• Consommation d’énergie réduite
• Bruit de fonctionnement réduit
• Durée de vie du ventilateur plus longue
• Gestion thermique améliorée
• Coûts de maintenance réduits

8. Quelles industries utilisent couramment des ventilateurs axiaux et centrifuges ?

Pensées finales

Les ventilateurs axiaux et centrifuges jouent un rôle essentiel dans les systèmes de refroidissement industriels. Plutôt que de se demander quel ventilateur est universellement le meilleur, les ingénieurs devraient évaluer les conditions de fonctionnement spécifiques de leur équipement.

Si votre application nécessite de déplacer de grands volumes d'air à travers une enceinte ouverte, un ventilateur axial offre un excellent équilibre entre débit d'air, efficacité et coût. Si votre système comprend des dissipateurs thermiques denses, des filtres, des conduits ou d'autres restrictions de débit d'air, un ventilateur centrifuge fournit la pression statique plus élevée nécessaire pour maintenir un refroidissement efficace.

Travailler avec un fabricant de ventilateurs de refroidissement expérimenté peut simplifier le processus de sélection. Une équipe d'ingénieurs professionnels peut recommander le ventilateur le plus approprié en fonction des exigences de débit d'air, de la pression statique, de la température de fonctionnement, de l'espace d'installation et de la fiabilité à long terme.
