Elektronik ekipmanlar için gerekli soğutma fanı hava debisi nasıl hesaplanır?
Elektronik ekipmanlar için gerekli soğutma fanı hava debisi nasıl hesaplanır?

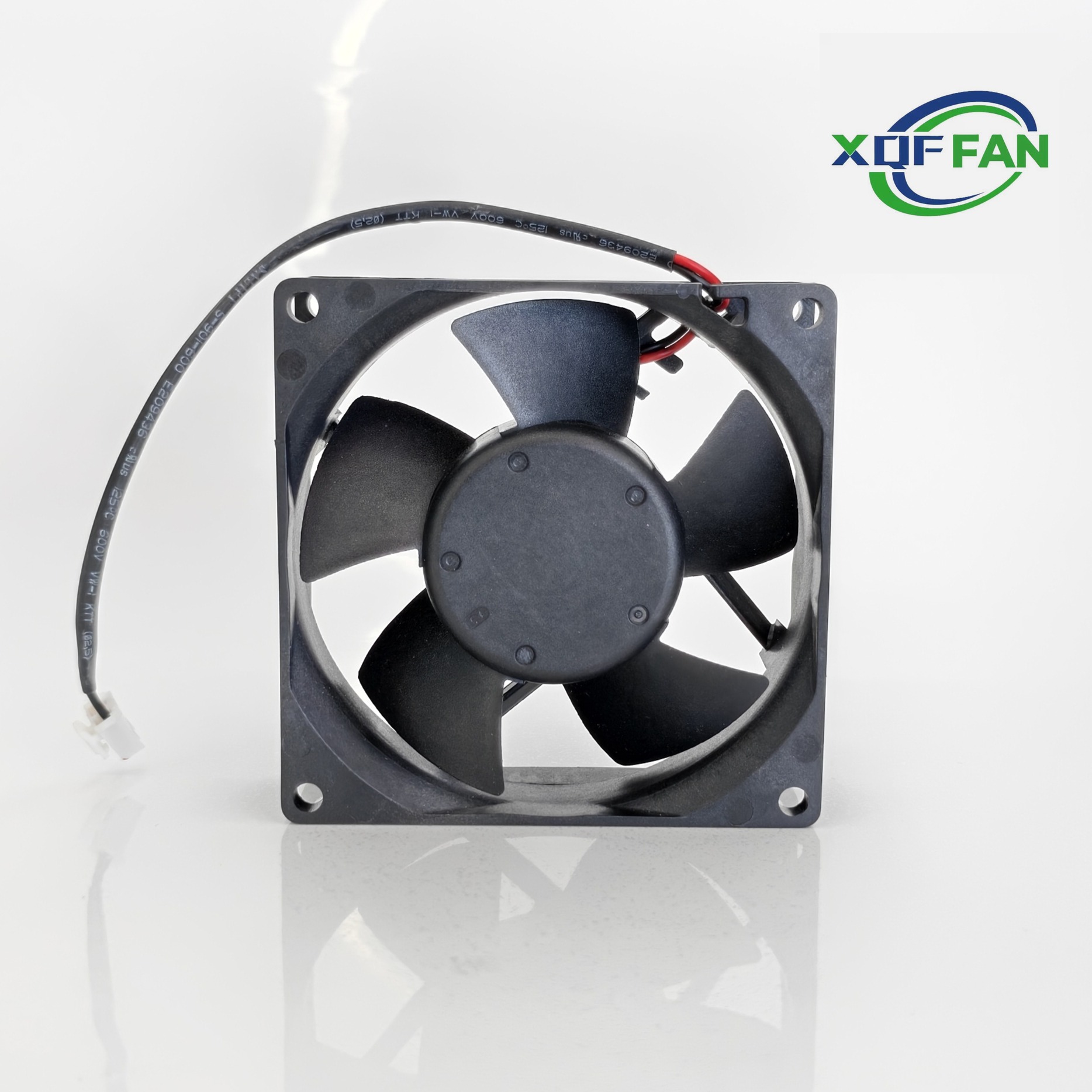

Gerekli fan hava debisi, ekipmanın ısı yükü ile izin verilen hava sıcaklığı artışından hesaplanabilir. Oda koşullarına yakın hava için Q = P ÷ (ρ × Cp × ΔT) formülü kullanılır. Burada Q m³/s cinsinden hava debisi, P watt cinsinden ısı yükü, ρ hava yoğunluğu, Cp havanın özgül ısı kapasitesi ve ΔT giriş ile çıkış havası arasındaki izin verilen sıcaklık farkıdır. Sonuç yalnızca başlangıç değeridir. Filtreler, koruyucu ızgaralar, ısı emiciler, kanallar ve küçük hava açıklıkları statik basınç oluşturur. Bu nedenle seçilen fanın hedef debiyi gerçek sistem direncinde sağlayabilmesi gerekir.
Soğutma hava debisi için hangi formül kullanılır?
Q (m³/s) = P (W) ÷ [ρ (kg/m³) × Cp (J/kg·K) × ΔT (K)]
Oda sıcaklığına yakın ön hesaplamalarda hava yoğunluğu yaklaşık 1,2 kg/m³ ve özgül ısı kapasitesi yaklaşık 1.005 J/kg·K alınabilir. Hava yoğunluğu sıcaklık, rakım ve atmosfer basıncıyla değişir. Yüksek rakım, yüksek sıcaklık veya kritik uygulamalarda gerçek çalışma koşullarına ait değerler kullanılmalıdır.
Örneğin bir cihazın 500 W ısı ürettiğini ve giriş ile çıkış havası arasında 10°C sıcaklık artışına izin verildiğini varsayalım:
Q = 500 ÷ (1,2 × 1.005 × 10) = 0,0415 m³/s
- 0,0415 m³/s × 3.600 ≈ 149 m³/h
- 0,0415 m³/s × 2.118,9 ≈ 88 CFM
Teorik minimum değer yaklaşık 149 m³/h veya 88 CFM’dir. Nihai seçimde statik basınç, fan toleransı, çalışma sıcaklığı, rakım, filtre kirliliği ve bileşenlerin yaşlanması da dikkate alınmalıdır.
CFM, m³/h ve m³/s birimleri nasıl dönüştürülür?
| Dönüşüm | Formül |
|---|---|
| m³/s’den m³/h’ye | m³/s × 3.600 |
| m³/s’den CFM’ye | m³/s × 2.118,9 |
| CFM’den m³/h’ye | CFM × 1,699 |
| m³/h’den CFM’ye | m³/h ÷ 1,699 |
Fan veri sayfasındaki değerin serbest hava debisi mi, yoksa belirli bir statik basınçtaki debi mi olduğunu kontrol edin. Serbest hava CFM değeri, sıfıra yakın statik basınçta ölçülür ve genellikle fanın nihai muhafaza içindeki performansını temsil etmez.
Fan seçiminde statik basınç neden önemlidir?
Bir fan her koşulda sabit hava debisi üretmez. Gerçek debi sistem direncine bağlıdır. Filtreler, koruyucu ızgaralar, sık kanatlı ısı emiciler, kablolar, kanal dirsekleri ve küçük hava açıklıkları basınç kaybını artırır. Gerçek çalışma noktası, fanın basınç-debi eğrisi ile sistem direnç eğrisinin kesiştiği noktadır.
ISO 5801:2017, standartlaştırılmış hava kanallarında fan performansını belirleme yöntemlerini tanımlar. ISO/TR 16219:2024 ise ekipman geometrisi ve sistem etkileri nedeniyle kurulu performansın laboratuvar sonuçlarından farklı olabileceğini açıklar.
| Sistem özelliği | Ana etki | Seçim yaklaşımı |
|---|---|---|
| Geniş açıklıklı muhafaza | Düşük direnç | Aksiyel fan yeterli debi sağlayabilir |
| Sık kanatlı ısı emici | Orta veya yüksek direnç | Daha güçlü statik basınca sahip fan seçin |
| Uzun veya dar hava kanalı | Yüksek basınç kaybı | Santrifüj blower değerlendirin |
| Toz filtresi | Filtre kirlendikçe direnç artar | Temiz ve kirli filtre koşullarını test edin |
Hava debisine ne kadar güvenlik payı eklenmelidir?
Ön tasarımda teorik debiye %20–30 eklenebilir, ancak bu her ekipman için geçerli sabit bir kural değildir. Uygun pay; fan toleransı, rakım, giriş havası sıcaklığı, filtre kirliliği, bileşen yaşlanması, ısı yükü belirsizliği ve soğutma arızasının sonucuna bağlıdır.
Önceki 88 CFM örneğine %25 başlangıç payı eklendiğinde hedef yaklaşık 110 CFM olur. Ancak bu, veri sayfasında 110 CFM yazan her fanın uygun olduğu anlamına gelmez. Fan, hesaplanan statik basınçta hedef debiyi sağlamalıdır.
Farklı güvenlik paylarını birleşik etkilerini değerlendirmeden üst üste eklemeyin. Aşırı büyük fan; gürültüyü, enerji tüketimini, titreşimi ve toz girişini artırabilir. PWM veya gerilim kontrolü, yüksek ısı yükü için kapasite rezervi bırakırken normal çalışmada hızı azaltabilir.
Hava debisi nihai ekipmanda nasıl doğrulanmalıdır?
- Maksimum yükte gerçek güç tüketimini ve ısı dağılımını ölçün.
- Giriş havası ve kritik bileşen sıcaklıklarını kaydedin.
- Nihai filtre, ızgara, ısı emici, kablo ve kanalları kullanın.
- Belgelenmiş bir yöntemle hava debisini veya basıncı ölçün.
- Minimum ve maksimum besleme gerilimlerinde test yapın.
- Belirtilen en yüksek ortam sıcaklığında testi tekrarlayın.
- Gerekirse kirli filtreyi veya kısmi tıkanmayı simüle edin.
- Fan devrini, akımı, gürültüyü, titreşimi ve alarm sinyalini kaydedin.
ISO 5802:2001, endüstriyel fanların sahadaki performans testlerini kapsar. AMCA Publication 201, fan gerçek sisteme yerleştirildikten sonra performansı azaltabilen kurulum etkilerini açıklar.
Mühendislik kuralı: hava debisini ısı denklemiyle tahmin edin, fanı basınç-debi eğrisiyle seçin ve tasarımı nihai ekipman testiyle onaylayın.
Sık sorulan sorular
500 W ısıyı uzaklaştırmak için kaç CFM gerekir?
İzin verilen hava sıcaklığı artışı 10°C ve koşullar oda sıcaklığına yakınsa teorik gereksinim yaklaşık 88 CFM’dir. Bu sonuç basınç kaybını, filtre kirliliğini, rakımı veya fan toleransını içermez. Nihai fan, muhafazanın gerçek statik basıncında gerekli debiyi sağlayabilmelidir.
Soğutma fanı yalnızca serbest hava CFM değerine göre seçilebilir mi?
Serbest hava CFM değeri ilk karşılaştırma için kullanılabilir, ancak nihai seçimi belirlememelidir. Bu değer sıfıra yakın statik basıncı temsil eder. Fanın önüne ızgara, filtre veya ısı emici yerleştirildiğinde debi azalır. Tam basınç-debi eğrisi ve sistem direnci kullanılmalıdır.
Daha büyük bir soğutma fanı her zaman daha mı iyidir?
Hayır. Büyük bir fan gerekli debiyi daha düşük hız ve gürültüyle sağlayabilir, ancak boyut tek başına yeterli statik basıncı garanti etmez. Aşırı boyutlandırma maliyeti, enerji tüketimini ve toz girişini artırabilir. Debi, basınç, verim, gürültü, ömür ve montaj alanı birlikte değerlendirilmelidir.
Fan içeri hava mı üflemeli, yoksa sıcak havayı dışarı mı çekmelidir?
Hava yolu doğru kontrol edildiğinde iki düzen de çalışabilir. Filtreli pozitif basınç, filtrelenmemiş toz girişini azaltabilir. Egzoz fanı ise sıcak havayı doğrudan sıcak noktadan uzaklaştırabilir. En iyi düzen, soğuk havayı kritik bileşenlerden geçirirken hava kısa devresini ve sıcak hava dolaşımını önleyen düzendir.
